Die Installation einer Cinderella ist einfach. Mit der richtigen Installation erhalten Sie eine zuverlässige und effiziente Toilettenlösung, an der Sie viele Jahre lang Freude haben werden.

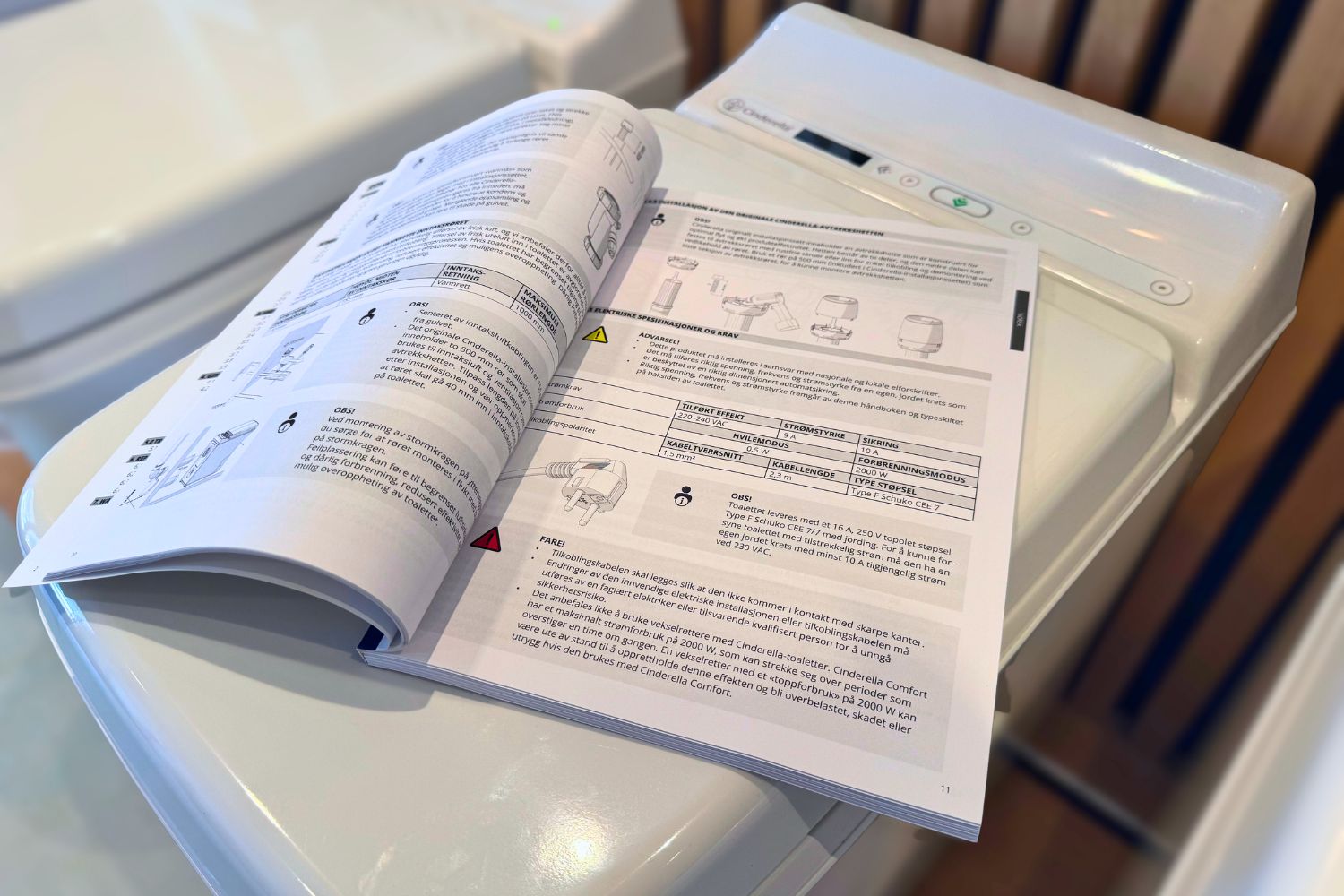

Um eine optimale Leistung zu gewährleisten und die Garantie aufrechtzuerhalten, befolgen Sie stets die im Produkthandbuch beschriebenen Schritte.
Bevor Sie beginnen
Bevor Sie mit der Installation beginnen, lesen Sie das Produkthandbuch sorgfältig durch. Überprüfen Sie, ob Sie alle erforderlichen Teile und Werkzeuge haben. Wenn etwas unklar ist, wenden Sie sich an Ihren Händler oder direkt an uns - siehe unsere Kontaktseite.
Was Sie für eine vollständige Installation benötigen
Für eine korrekte Installation sind die folgenden Komponenten erforderlich:
- Die Cinderella
- Der modellspezifische Einbausatz, der in zwei Kartons geliefert wird:
Box 1 enthält:
- Abgasanschlusskappe
- 90°-Biegung
- Wandhalterungen
- An das Modell angepasste Komponenten
Box 2 enthält:
- Sechs UV-stabilisierte Lüftungsrohre mit Muffe (1000 mm / 39.37 in)
Die Verwendung des originalen Cinderella gewährleistet eine einwandfreie Funktion und vereinfacht die Einrichtung.
Das obige Beispiel zeigt Cinderella Comfort und den Inhalt des Original-Installationspakets Cinderella Comfort vollständig.
Schritt-für-Schritt-Installationsanleitung
1. Wählen Sie den richtigen Standort
Cinderella sind IP34-zertifiziert und für Feuchträume zugelassen. Sie funktionieren auch in unbeheizten Umgebungen, was sie ideal für Hütten, kleine Häuser, Gartenhäuser und ähnliche Gebäude macht.
- Die Toilette muss nicht am Boden befestigt werden, sondern kann frei stehen bleiben, was die Wartung erleichtert.
- Auf einer ebenen, harten Oberfläche (z. B. Fliesen, Beton, Holz) aufstellen. Vermeiden Sie Teppiche.
- Beheizte Böden sind in Ordnung.
2. Richtige Frischluftzufuhr sicherstellen
Die ModelleCinderella Comfort und Premium verfügen über ein spezielles Luftzufuhrrohr, das direkt an die Verbrennungstoilette angeschlossen wird.
Für die Modelle Cinderella Classic und Freedom :
- Verwenden Sie den mitgelieferten Cinderella für einen optimalen Luftstrom.
- Alternative Lufteinlässe müssen mindestens 145 x 145 mm (5,7 x 5,7 Zoll) oder Ø 160 mm (6,3 Zoll rund) groß sein.
- Vermeiden Sie Moskitonetze, da sie die Luftzirkulation verringern.
- Installieren Sie den Lufteinlass in der Nähe der Toilette, um Zugluft zu vermeiden.
3. Installieren Sie die Abgasentlüftung und den Abgasanschlussdeckel
Sie können das Entlüftungssystem auf zwei Arten installieren:
- Inneninstallation: Die Entlüftung verläuft vertikal im Inneren des Gebäudes und tritt über das Dach aus.
- Installation im Außenbereich: Die Entlüftung erfolgt horizontal durch eine Außenwand und dann vertikal nach oben über die Dachlinie.
Tipps zum Einbau:
- Das Rohr sollte vom 90°-Bogen vertikal verlaufen und gerade nach oben führen.
- Zwei 45°-Biegungen sind erlaubt (max. 1 Meter Abstand), falls erforderlich.
- 45°-Bögen sind separat erhältlich.
- Freedom (Gasmodell): Darf nur gerade nach oben entlüftet werden - keine zusätzlichen Biegungen erlaubt.
Das Auspuffrohr muss mindestens 60 cm (24 Zoll) über die Austrittsstelle aus dem Dach hinausragen.
4. Anschluss der Toilette
Für die Modelle Cinderella Classic, Comfort und Premium :
An einen geerdeten 10-A-Stromkreis über eine Steckdose anschließen.
Für Freedom (Gasmodell):
- Anschluss an eine Propangasflasche oder einen Propangastank (Beachten Sie immer die örtlichen Vorschriften für die Gasinstallation)
- Anschluss an eine 12-V-Batterie (min. 50 Ah) oder eine Solarstromanlage
Alle Elektro- und Gasanschlüsse müssen gemäß dem Produkthandbuch erfolgen, um einen sicheren Betrieb zu gewährleisten und Ihre Garantie zu erhalten.
Videos zur Installation
Cinderella Classic (Europa): Klicken Sie hier
CinderellaComfort (Europa und Nordamerika): Klicken Sie hier
CinderellaFreedom (Europa und Neuseeland): Klicken Sie hier
CinderellaFreedom (Nordamerika): Klicken Sie hier
Cinderella Jubilee (Europa): Klicken Sie hier
Toilette vor 2022 gekauft?
Hier finden Sie Installationsfilme für ältere Modelle.
Installation Classic (vor 2022): Klicken Sie hier
Installation Comfort (vor 2022): Klicken Sie hier
Installation Freedom (GAS) (vor 2022): Klicken Sie hier
